Изолятор ИОСК 10-110-1100-2 УХЛ1

Полимерный опорный изолятор ИОСК 10-110-1100-1 УХЛ1, ИОСК 10-110-1100-2 УХЛ1 предназначен для изоляции и механического крепления токоведущих частей в электрических аппаратах и для монтажа токоведущих шин распределительных устройств электрических станций и подстанций номинальным напряжением 110 кВ.
Изолятор изготавливается в соответствии с требованиями национальных стандартов Украины СОУ МПЕ 40.1.51.302:2006 и ТУ У 31.6-31279430-007:2005.

Преимущества изолятора ИОСК 10-110-1100-1 УХЛ1 и ИОСК 10-110-1100-2 УХЛ1:

  • срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки;
  • высокая стойкость к воздействию кислот и щелочей, к ультра-фиолетовому облучению;
  • трекинго-эрозинная стойкость;
  • высокие гидрофобные свойства; лёгкий вес;
  • более стоек к актам вандализма;
  • изолятор устойчив к ошибкам персонала при монтаже и эксплуатации.

Заменяемый фарфоровый аналог изолятора: ИОС-110-1000 УХЛ1, КО-110-1000, ОНС-110-1000.

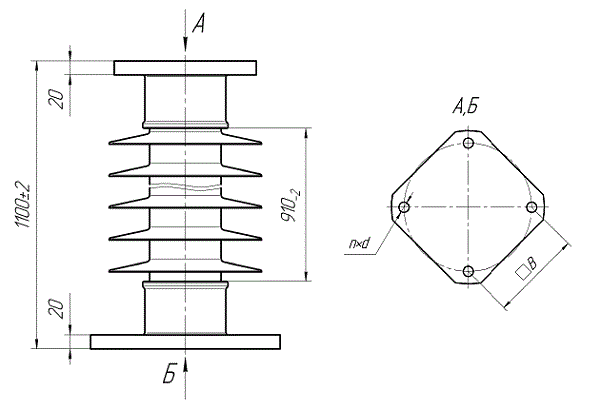

Изолятор ИОСК 10-110-1100-2 УХЛ1

Технические характеристики:

Наименование характеристик Норма для изоляторов
ИОСК 10-110-1100-1

ИОСК 10-110-1100-2

Номинальное напряжение, кВ

110

Разрушающая механическая сила на изгиб, кН не менее

10

Длина пути утечки, мм

2000

2900

Выдерживаемое напряжение промышленной частоты под дождем в течение 1 минуты, кВ не менее

230

Выдерживаемое напряжение грозового импульса, «1,2/50», кВ не менее

450

50% разрядное напряжение промышленной частоты в увлажненном и загрязненном состоянии при удельной поверхностной проводимости слоя загрязнения 10+/-1,0 мкСм, кВ не менее

110

Прогиб изолятора при приложении Ризг.=1,5 кН, мм не более

10

Масса изолятора, кг

36,4

39,40
Присоединительные размеры фланцев:
В - верхний фланец, мм 160х160 - 4xØ18 160х160 - 4xØ18
Н - нижний фланец, мм 180х180 - 4xØ18 180х180 - 4xØ18
Примечание.
Присоединительные размеры фланцев могут быть выбраны из ряда:
- 120х120 - 4хМ12;
- 120х120 - 4хØ13;
- Ø127 - 4хМ16;
- Ø140 - 4хМ12;
- 160х160 - 4xМ16;
- 160х160 - 4xØ18;
- Ø178 - 4xØ18;
- 180х180 - 4хØ18;
- Ø200 - 4xØ18;
- Ø254 - 8xØ18;
- или изменены по согласованию с заказчиком.

Варианты обозначения:
Изолятор ИОСК-10-110-1100-1 УХЛ1, ИОСК-10-110-1100-2 УХЛ1, ИОСК10-110-1100-1 УХЛ1, ИОСК10-110-1100-2 УХЛ1, ИОСК10-110-1100-1УХЛ1, ИОСК10-110-1100-2УХЛ1
